前言

之前花过一段时间研究群晖的NAS设备，并发现了一些安全问题，同时该研究内容入选了安全会议POC2019和HITB2021AMS。网上关于群晖NAS设备安全研究的公开资料并不多，因此基于议题《Bug Hunting in Synology NAS》和《A Journey into Synology NAS》，将之前的一些内容展开，如果有对群晖NAS设备感兴趣的同学，希望对你们有所帮助。

本系列文章的目的是介绍一些关于群晖NAS设备的基本信息、请求处理的相关机制和常见攻击面等，以及实际发现的部分安全问题，让读者对群晖NAS设备有个大体的认识，并知道如何去对设备进行安全分析，而不会聚焦于某个具体漏洞的利用细节。本系列文章大概会分为以下几个部分：

群晖环境搭建
自定义服务分析，包括findhostd和iscsi_snapshot_comm_core
HTTP请求处理流程，和常见的攻击面分析

群晖NAS介绍

NAS (Network Attached Storage)，即网络附属存储，是一种特殊的数据存储设备，包含一些必要的器件如RAID、磁盘驱动器或可移动的存储介质，和内嵌的操作系统，用于将分布、独立的数据整合并集中管理，同时提供远程访问、共享、备份等功能。简单地可以理解为”联网的磁盘阵列”，并同时具备硬盘存储和网盘存储的优势。

群晖是一家致力于提供网络存储服务器(NAS)服务的公司，被认为是中小企业和家庭NAS领域的长期领导者。群晖NAS的主要产品线包括DiskStation、FlashStation和RackSation，其中DiskStation是适合我们日常使用的桌面型号。针对每个产品线，都提供了不同的系列来满足不同的要求。

此外，群晖还提供了适用于每一个NAS的操作系统DiskStation Manager (DSM)。它是一个基于Linux的、网页界面直观的操作系统，提供了丰富的功能包括文件共享、文件同步和数据备份等，以在各个方面提供更好的灵活性和可用性。

环境搭建

在了解了群晖NAS的基本信息后，需要有一个目标设备来进行测试。目前，常见的有两种方式，如下。

直接购买一个群晖NAS设备，即”白群晖”，其功能完整，比较方便配置和使用
组装一个设备，或购买一个厂商的NAS设备，并安装群晖的DSM系统，即”黑群晖”，其拥有大部分的功能，对于测试而言是足够的

除了上述两种方式，NAS社区还提供了另一种方式，即创建一个群晖虚拟机。这种方式更适合于测试用途(比如想测试不同的DSM版本)，因此下面主要对这种方式进行介绍。

这里仅是出于安全研究的目的，如果有实际使用需要，建议购买群晖官方NAS设备。

安装DSM 6.2.1

创建一个群晖虚拟机，主要需要如下两个文件。目前社区提供了针对不同NAS型号和不同DSM版本的loader，最新的loader版本适用于DSM 6.2.1，注意在安装时最好选择和loader对应的NAS型号及DSM版本。经测试，ds918系列的loader支持升级到DSM 6.2.3，即可以在先安装DSM 6.2.1版本后再手动升级到DSM 6.2.3。

群晖官方提供的href="https://archive.synology.com/download/Os/DSM">DSM文件(pat文件)
社区提供的loader

关于loader是否可以升级以及是否成功升级等信息可参考这里

以VMware Workspace为例，创建群晖虚拟机需要先加载synoboot引导，再安装对应的DSM。由于下载的引导文件为img格式，这里可以先将其转换为vmdk格式，方式如下。

使用软件StarWind Converter进行转换
使用qemu-img命令进行转换$ qemu-img convert -f raw -O vmdk synoboot.img synoboot.vmdk

之后正常创建VMware虚拟机，并使用之前转换得到的vmdk文件。其中，在选择安装引导的磁盘类型时，一定要选择SATA类型，选择SCSI的话可能会造成后续引导无法识别或启动。创建完毕后，再正常添加额外的硬盘，用于数据存储。启动虚拟机后，通过Web Assistant或Synology Assistant进行安装和配置，完成之后就可以通过浏览器成功访问NAS虚拟机了。

Synology Assistant是一个客户端软件，用于在局域网内搜索和管理对应的NAS设备。

之后，可以通过手动更新的方式将其升级到DSM 6.2.3版本。前面提到过，通过这种方式只能得到DSM 6.2.3版本的虚拟机，而目前群晖DSM的最新版本包括DSM 6.2.4和DSM 7.0，无法通过这种方式安装。不过，可以基于刚创建的NAS虚拟机，借助群晖提供的Virtual Machine Manager套件来安装DSM 6.2.4或DSM 7.0版本的虚拟机。

安装DSM 6.2.4/DSM 7.0

群晖套件Virtual Machine Manager，通过一个集中且规范的接口集成了多种虚拟化解决方案，可以让用户在NAS上轻松创建、运行和管理多台虚拟机，当然也包括群晖的虚拟DSM。

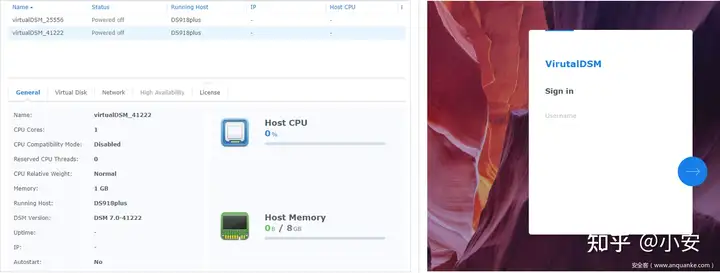

简单而言，可以先创建一个DSM 6.2.3版本的虚拟机，然后在该虚拟机内部，借助Virtual Machine Manager套件再安装一个或多个virtual DSM。其中，在安装virtual DSM时，需要保证对应的存储空间格式为Brtfs，可以通过额外添加一个硬盘(容量尽量大一点，比如40G或以上)的方式，新增加存储空间时选择SHR(Brtfs)即可。另外，一个Virtual Machine Manager里面似乎只提供了一个Virtual DSM的免费License，因此如果安装了多个Virtual DSM的话，多个虚拟实例无法同时启动。这里通过切换虚拟实例的方式来避免这一问题，对于安全测试而言足够了。

由于目前DSM 7.0还在测试阶段，一些功能或特性不是特别稳定或成熟，因此本系列文章还是以DSM 6.1/DSM6.2版本为主。

群晖在线Demo

群晖官方也提供了供在线体验的href="https://demo.synology.com/en-global/dsm">DSM实例，包括DSM 6.2.4和DSM 7.0版本。当然，你也可以基于该坏境去进行安全分析与测试，不过可能会有一些限制比如无法使用SSH访问shell等，或者其他顾虑等等。

工具安装

群晖NAS上提供了SSH功能，开启后可以访问底层Linux shell，便于后续的调试与分析等。此外，群晖还提供了一个名为Diagnosis Tool的套件，其包含很多工具，如gdb和gdbserver等，便于对程序进行调试。通常，可以通过套件中心搜索并安装该套件，如果在套件中心中无法找到该套件的话，可以通过在shell命令行采用命令synogear install进行安装，如下。

$ sudo -i    # 切换到root用户
$ synogear install  # 安装套件

设备指纹

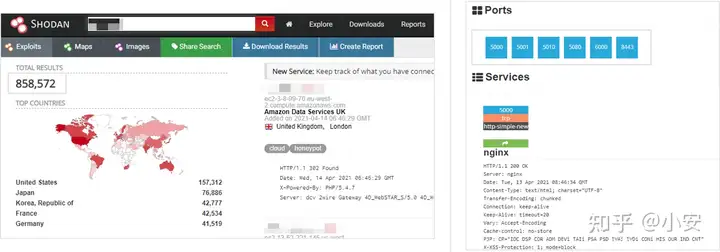

群晖NAS主要是用在远程访问的场景下，此时唯一的入口是通过5000/http(5001/https)进行访问(暂不考虑使用QuickConnect或其他代理的情形)。使用设备搜索引擎如shodan查找暴露在公网上的设备，如下。可以看到，确实只有少量的端口可以访问。

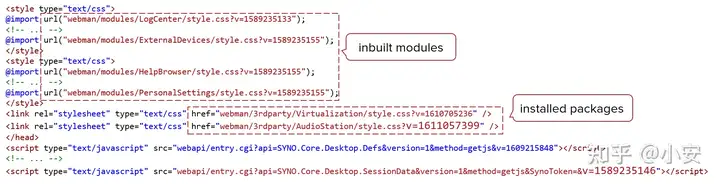

为了进一步地知道目标设备的DSM版本、安装的套件和对应的版本等信息，需要获取更精细的设备指纹。通过分析，发现在index页面中存在对应的线索。具体地，index页面中存在一些css链接，表明有哪些内置的模块和安装的第三方套件。同时，其中也包含一些NAS特有的脚本链接。根据上述信息，可以构建一些query用于更准确地查找群晖NAS设备。

Port: 5000/5001 # default
Shodan query: html:"SYNO.Core.Desktop.SessionData"

另外，在每个链接后面还有一个参数v，其表示最后更改时间的时间戳，即对应构建时的时间戳。以如下链接为例，时间戳1589235146可转换为时间2020-05-12 06:12:26。通过在群晖镜像仓库中查找各DSM版本发布的时间，可以推测该DSM版本为6.2.3-25426。类似地，AudioStation套件的版本为6.5.6-3377。

webapi/entry.cgi?api=SYNO.Core.Desktop.SessionData&version=1&method=getjs&SynoToken=&v=1589235146

进一步地，可以通过访问http://<host>:<port>/ssdp/desc-DSM-eth0.xml, 获取设备的具体型号、版本以及序列号等信息。

通常，设备搜索引擎只会探测http://<host>:<port>/下的默认页面，对于该二级页面没有进行探测。

<deviceType>urn:schemas-upnp-org:device:Basic:1</deviceType>
<friendlyName>VirtualDSM (VirtualDSM)</friendlyName>
<manufacturer>Synology</manufacturer>
<manufacturerURL>http://www.synology.com</manufacturerURL>
<modelDescription>Synology NAS</modelDescription>
<modelName>VirtualDSM</modelName>
<modelNumber>VirtualDSM 6.2-25556</modelNumber>
<modelURL>http://www.synology.com</modelURL>
<modelType>NAS</modelType>
<serialNumber>xxxxxx</serialNumber>
<UDN>xxxxxx</UDN>

小结

本文首先对群晖NAS进行了简单介绍，然后给出了如何搭建群晖NAS环境的方法，为后续的安全分析做准备。同时，对设备指纹进行了简单讨论，并介绍了与群晖NAS相关的一些安全事件/安全研究等。后续文章将对群晖NAS设备上的部分服务、功能或套件等进行分析，并分享一些实际发现的安全问题。
