手把手教你怎么组建属于自己的群晖NAS方法教程
在各大网盘纷纷倒下的今天,成吨的数据该如何保存呢,在不考虑限速云的情况下,家庭NAS肯定是首选,读写速度快,而且也不用担心网盘突然消失,数据无处存放的情况,但是市面上的NAS不带硬盘的机器成本太高,基本都处于一个1200+的价位,那么如何将不带硬盘的成本控制在1000左右呢?听我慢慢道来。
配置决定
1.主板

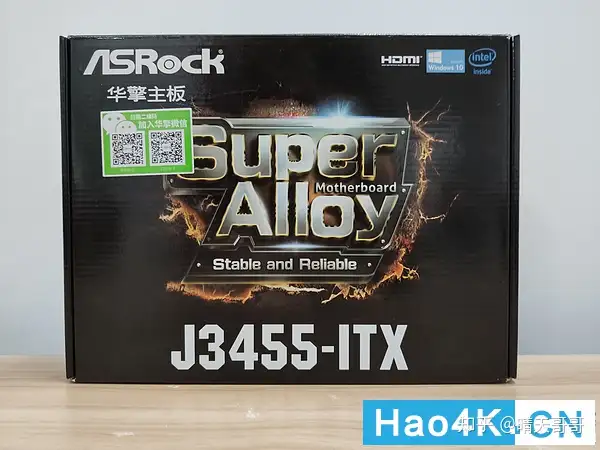

NAS需要7×24小时的工作,毕竟是家用的,电费是个关键,性能又不需要太强,所以我们可以考虑一些低功耗的解决方案,华擎的J3455-ITX就是一个很好的选择。

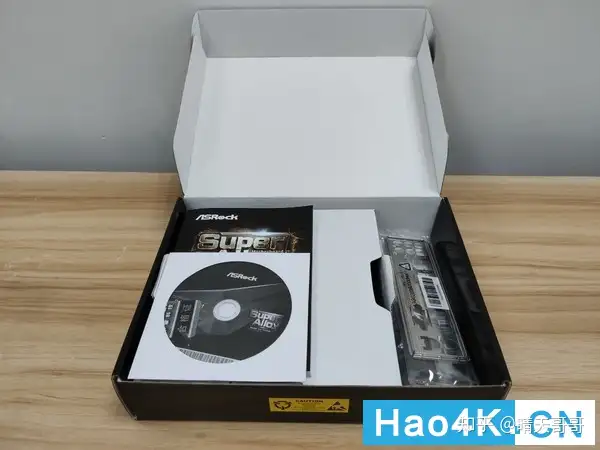

打开主板包装就能看到配件了,整体包装比较简单,一眼就能看完所有配件

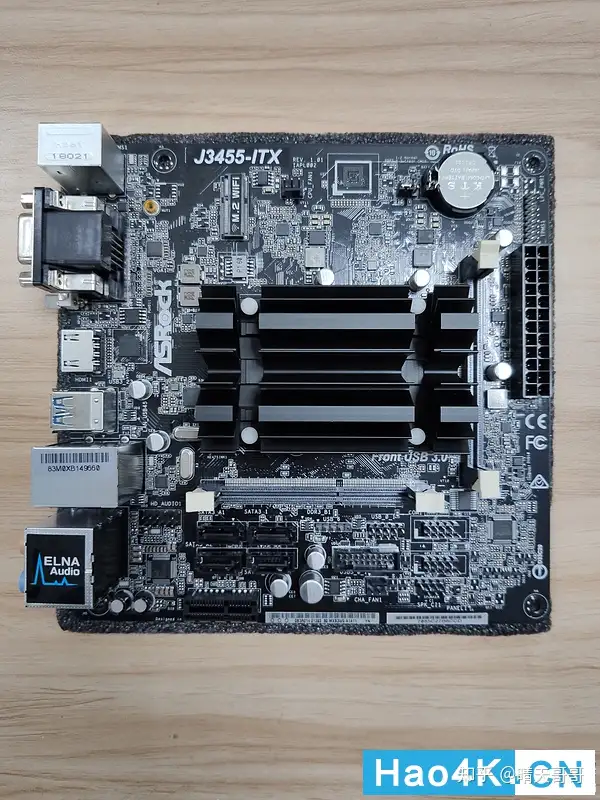

将配件和白色纸板拿出之后就能看到主板本体了,这款主板板载赛扬J3455低功耗四核处理器,最高睿频至2.3Ghz,散热部分为被动散热,对于我们的NAS绰绰有余,由于体积较小,所以采用了DDR3/DDR3L 1866 SO-DIMM笔记本内存,板载一个PCIE 2.0 x1,M.2 WIFI接口,4个 SATA 接口,其中两个由 ASMedia 1061 芯片提供,保证了硬盘的拓展性。

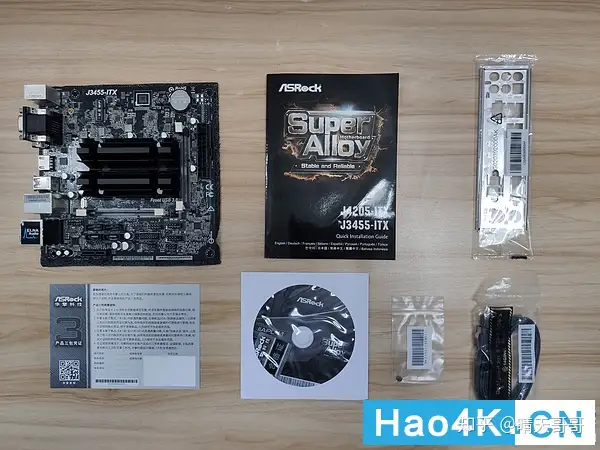

配件大全(包含说明书,IO挡板,驱动光碟,保修卡,两根SATA线,一颗M.2螺丝)
2.内存

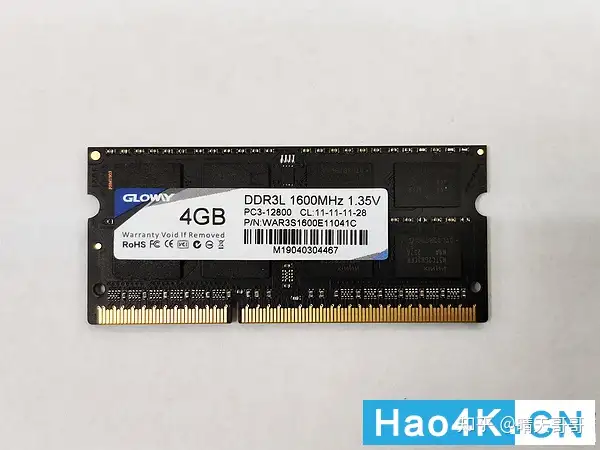

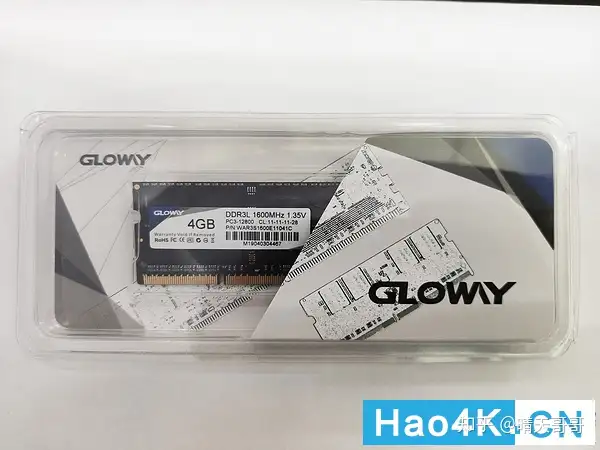

内存我采用了光威战将DDR3L 4GB 1600 SO-DIMM笔记本内存,对于NAS来说,大容量的内存对读写速度没什么影响,4G就够用了。

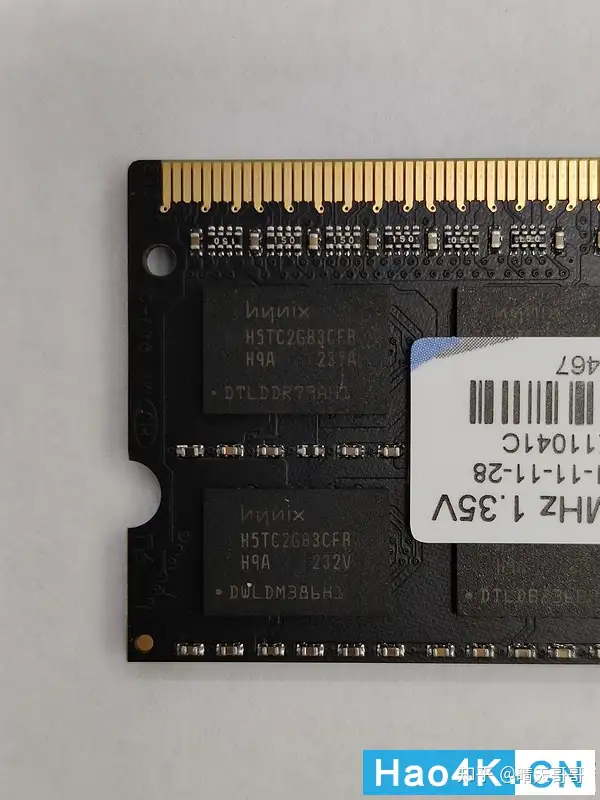

我买到的这条使用的是海力士CFR的颗粒,工作电压1.35V,工作时序为11-11-11-28。
3.机箱

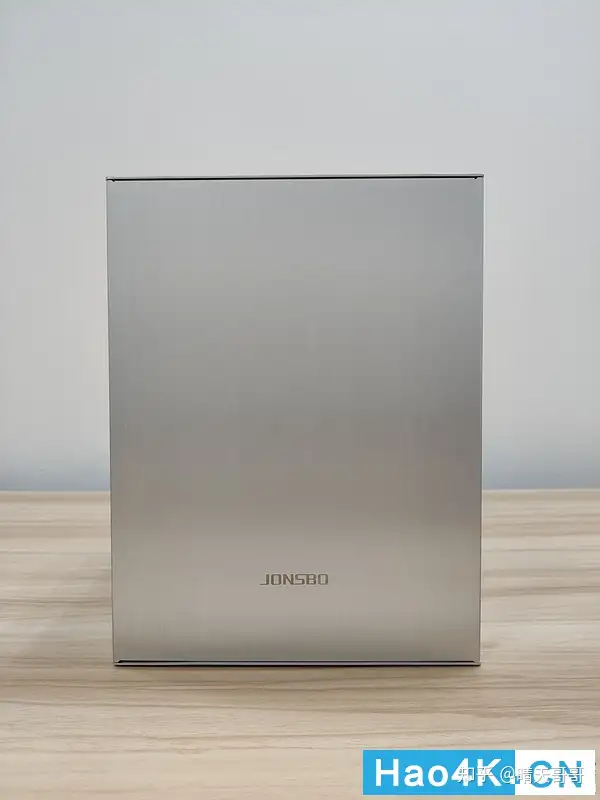

机箱我选择了乔思伯C2,支持ITX和MATX规格的主板,支持ATX标准电源,全身合金铝材质,正面非常朴素,放在桌面上也不会显得很突兀。
拓展方面这款机箱安装ITX主板时,可以安装2 x 2.5寸和2 x 3.5寸硬盘,使用MATX主板时,主板会挡住机箱底部的两个硬盘位,故只能安装2.5寸3.5寸硬盘各一个。

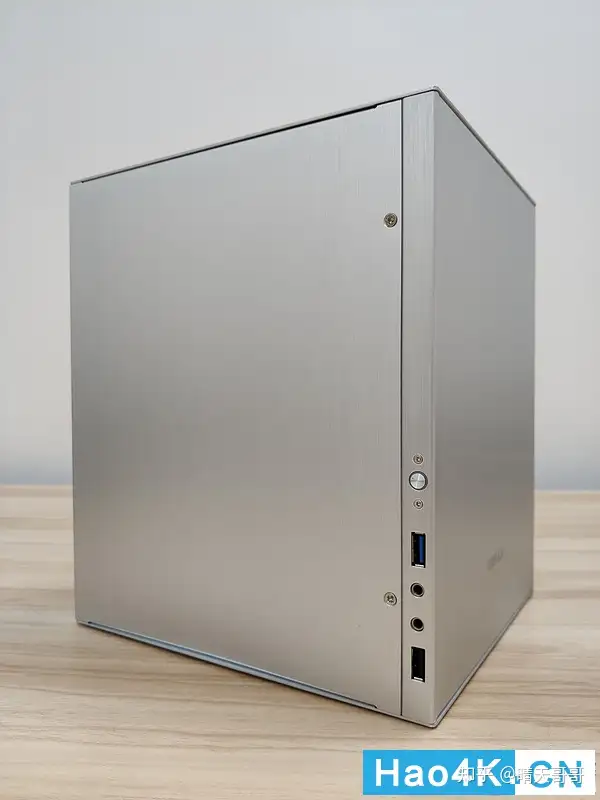

机箱左侧最上面的是电源键、电源灯、硬盘灯三合一按钮,下方还有一个USB 3.1 Gen1,一个USB 2.0,一个麦克风和一个耳机接口,不过我们用不到这两个音频接口。

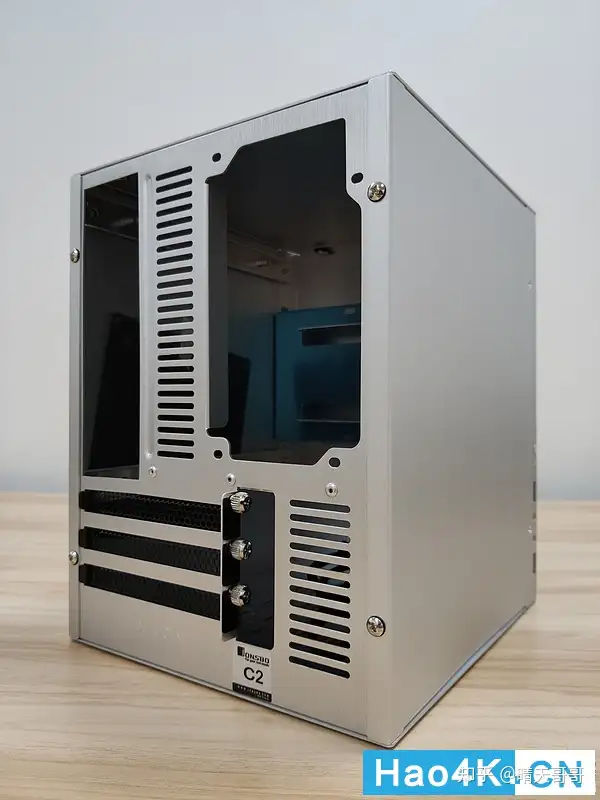

机箱背面预留了三个PCIE拓展口、一个标准ATX电源的固定位和一个IO开口,背面也是布满了散热口,增加空气流通性。
4.电源

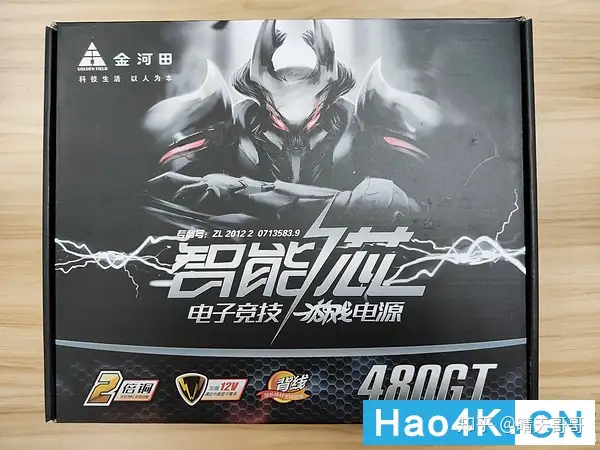

电源我使用的是金河田智能芯480GT,这款电源的售价只有100左右,300W的功耗对于我们的NAS来说绰绰有余了。

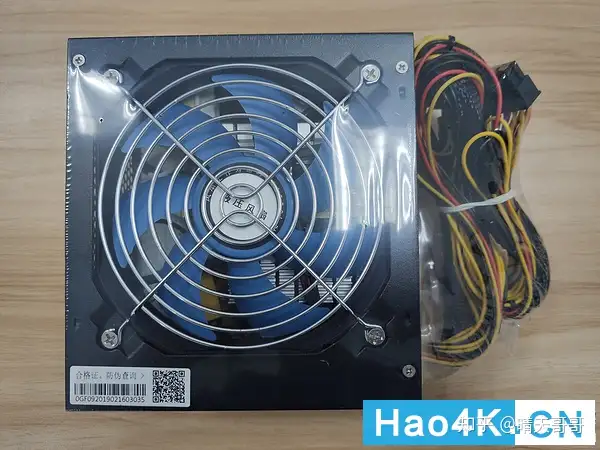

这个电源提供了一个主板24pin供电接口、一个CPU 4pin供电接口、一个显卡的6pin供电接口、三个SATA供电接口和一个大4pin供电接口,不过我们装机的时候只会用到24pin和SATA供电接口,其他的我们都不需要接。散热方面配置了一把12CM的液压轴承静音风扇,整个机箱的空气循环可就靠它了。

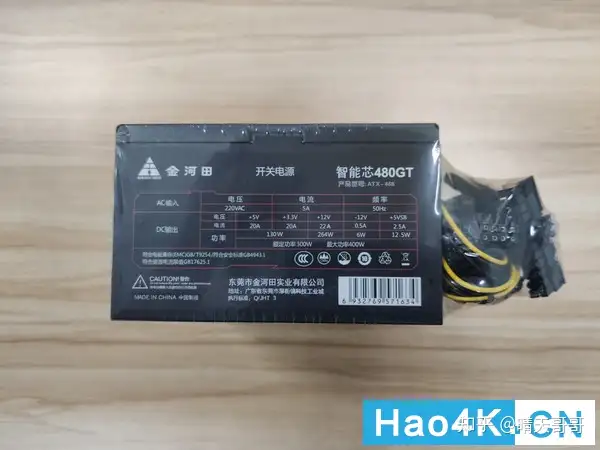

电源侧面还有一个能效贴纸,额定功率300W,峰值功率400W,12V功率可达264W,对于一个J3455来说,这个供电已经可以算是非常豪华了。
5.硬盘

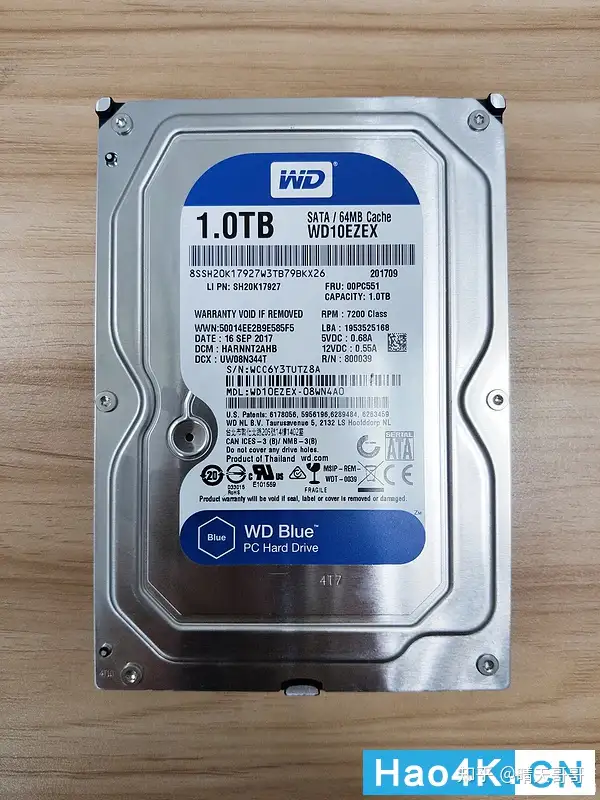

硬盘我使用的是西部数据1T蓝盘64M Cache,这两块机械硬盘是从我电脑上拆下来了,自从电脑用了全SSD之后,这两块硬盘也就吃灰了很久,现在终于轮到你们发光发热了。
6.其他小玩意
还剩下两个小东西,一个是USB内部转接器,一个是16G的闪迪酷豆U盘,这两个东西用来做黑群晖的启动盘,这个USB内部转接器不是必须的,只不过我不想把U盘插在机箱外面而已。安装步骤
此处省略无数步装机过程,安装好之后不要先把U盘安装进机箱内。首先下载我提供的压缩包,所有会用到的工具都在里面。1.解压压缩包至桌面或其他没有中文路径的文件夹,核对一下和图中的文件是否一致。之后将购买的U盘格式化为FAT32格式,再将红框中的文件复制进U盘根目录下。
4.两个软件安装时最好保持路径默认,并勾选图中这个选项,让软件在桌面建立快捷方式,方便我们寻找,其他的选项保持默认,无脑下一步就行。
6.打开桌面上红框所选的软件,它可以用来挂载我们的引导文件
8.点红框位置的… 来加载一个镜像文件
10.在跳出来的窗口选择红框内的选项,然后点击OK
12.跳回第一个界面,这个时候我们的引导镜像已经挂载好了,我们双击这个虚拟驱动器打开这个磁盘
14.重新打开芯片无忧,找到你插入的U盘,将记事本中的set vid和set pid改成芯片无忧中红框显示的内容,需要修改0x后面的四位,0x不要修改或删除,确认修改之后保存并关闭这个记事本
16.在跳出的窗口点击是,到这一步我们U盘专属的引导镜像就做好啦
18.点击红框的按钮选择我们刚刚修改好的镜像文件
20.回到第一个窗口,确认好U盘驱动器号之后点击写入
22.写入完成之后点击OK,到这里我们已经完成了启动U盘的制作了,这个时候我们可以拔下U盘,安装在主板的USB接口上或者是内部的USB转接器上。
到这里,你的黑群晖已经完成了30%
25.我们先勾选世界上最多人说的谎言:我已阅读并同意XXX条款,然后点击确定
27.点击手动安装,这里需要选择我提供的离线安装包,不要点击立刻安装,不然系统会很不稳定,数据第一,在跳出来的窗口中选择DSM_DS3617xs_15284.pat,然后点击打开
29.这个时候,群辉系统已经在安装了,我们稍等片刻,等待他安装完毕
32.这里要记住,按照图中的红框勾选自动更新,不然DSM会自动更新到最新版本,这样我们的努力都白费了,之后点击下一步
34.这里我建议不要勾选,直接点击前往,之后的窗口点击跳过。一番折腾之后,我们终于进入DSM的桌面了,到这里你的黑群晖已经完成了70%
35.我们点击左边的控制面板-高级模式-任务计划
36.将DSM自动更新这一项,右击-删除,这样NAS就不会自动更新至最新系统了
38.点击RAID Group-新增
39.这里是选择RAID组的类型,我建议选择第二个,这样子可以多建立几个子目录,方便多用户使用NAS,相对第一个选项来说,方便管理,但是速度没有那么快,没有多用户需求的朋友可以选第一个
40.这里就按照选择需要来,给小白简单介绍一下存储空间类型里面的选项都是些啥意思
Basic – 最常见的硬盘工作模式,每一个硬盘单独工作,独立空间。空间使用率为100%,硬盘空间不连贯,数据安全性低,没有硬盘容错能力,其中一块硬盘故障,那么这块硬盘的数据丢失,需要定期检查硬盘状态,不推荐。
JBOD – 将多个硬盘拼接成一块硬盘使用,储存空间连贯。空间使用率为100%,数据安全性低,没有硬盘容错能力,其中一块硬盘故障,那么这块硬盘的数据丢失,需要定期检查硬盘状态,不推荐。
RAID 0 – 这个模式必须有至少2块以上的硬盘。它将一份文件拆成多个小文件,分别存放在每个硬盘中,从而达到加速的功能。空间使用率为100%,数据安全性最低,没有硬盘容错能力,其中一块硬盘故障,整个RAID组文件全部损坏,不推荐.
RAID 0一时爽,数据火葬场。RAID 1 – 这个模式必须有至少2块以上的硬盘。
它将一份文件完整复制一份,储存到所有硬盘上,当磁盘1报废,NAS自动切换到其他硬盘进行读写,完全不妨碍工作,这个时候将报废的硬盘换新,电脑会自动重建数据,保证了数据完整性。
空间使用率为最小硬盘的容量,数据安全性最高,硬盘容错数量为N-1块,例如你有4块硬盘,那么就可以同时损坏3块,成本较高,有重要数据的同学考虑使用这个模式。
RAID 5 – 兼顾了安全性和空间使用率,这个模式必须有至少3块以上的硬盘。
将硬盘中的一小部分空间用来存储数据的校验文件,当一块硬盘损坏时,NAS自动根据其他硬盘中的数据来重建损坏的数据,数据安全性较高,硬盘容错数量为1块。
空间使用率为(N-1) x最小的硬盘容量,成本适中,容量完全一致的时候考虑使用这个模式。
SHR – 可以看作为更加灵活的RAID 5,没有规定硬盘数量。
工作方式和RAID5基本一致,将硬盘中的一小部分空间用来存储数据的校验文件,当硬盘损坏时,NAS自动根据其他硬盘中的数据来重建损坏的数据,数据安全性较高,当只有一块硬盘时,没有容错能力;硬盘数量为2~3块时,硬盘容错数量为1块;
硬盘数量大于4块时,硬盘最大容错数量为2块。空间使用率随着硬盘数量自动分配,成本适中,硬盘容量不一致的时候考虑使用这个模式。
RAID 6 – 可以看做是RAID 5的安全加强型,这个模式必须有至少4块以上的硬盘。
将硬盘中的一部分空间用来存储数据的校验文件,当1~2块硬盘损坏时,NAS自动根据其他硬盘中的数据来重建损坏的数据,数据安全性高,硬盘容错数量为2块。
空间使用率为(N-2) x最小的硬盘容量,成本较高,重要文件较多,但是又要考虑预算的同学可以考虑这个模式。
RAID 10 – 可以看做是RAID 1+RAID 0,同时拥有速度和安全性。
这个模式必须有至少4块以上的硬盘,并且必须是偶数。将一份文件拆分之后两份之后复制完全一致数据在另外两块硬盘中,当磁盘1报废,NAS自动切换到其他硬盘进行读写,完全不妨碍工作,这个时候将报废的硬盘换新,电脑会自动重建数据,保证了数据完整性。
空间使用率为(N/2) x最小的硬盘容量,数据安全性很高,性能较高,硬盘容错数量为所有硬盘容量总和的一半。
同时要考虑速度、安全、容量而且不差钱的土豪可以考虑这个模式。
RAID F1 – 同样使用了RAID 5的工作机制,唯一不同的是,系统会分配其中一块硬盘存放更多的检验文件,提高硬盘的使用率,并且随着硬盘使用时间自动调整,这个功能可以防止所有硬盘同时达到使用年限。
当一块硬盘损坏时,NAS自动根据其他硬盘中的数据来重建损坏的数据,数据安全性较高。这个模式必须有至少3块以上的硬盘。
空间使用率为(N-1) x最小的硬盘容量。如果是全SSD硬盘,那么优先考虑这个模式。
41.我这边还是选择了RAID 0,毕竟我没啥重要的文件,里面基本都放些游戏,速度反而比较重要,硬盘坏了,游戏重下就是啦,选择好之后点击下一步,将左侧要参加RAID组的硬盘拖到右侧去,之后点击下一步
