下面教程可能个别同学需要 自己研究通了 给大家发表下心得

此教程可以组无线家庭网 无线网 教程开始”

以两台TP-link WR841无线路由器设置为例,随着无线网络的发展,现在越来越多的公司及企业都已经开始布局无线局域网,今天我们主要介绍下适合中小企业的无线路由器桥接或WDS功能。其它路由器参考设置思路进行设置。

TPLINK无线路由WDS(桥接)设置方法图解教程 距离远增强wifi信号

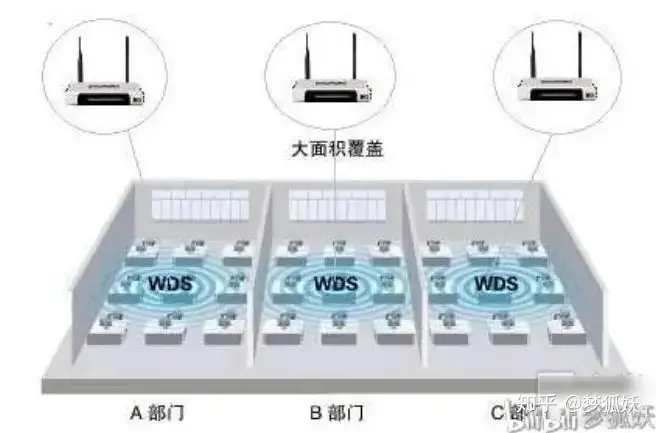

上图所示为一小型企业无线网络,A、B、C三个部门如果只使用1个无线路由器,可能会出现一些计算机搜到信号很弱或者搜索不到信号,导致无法连接无线网络。解决方法是:A、B、C三个部门各自连接一台无线路由器,三个无线路由器通过WDS连接就可以实现整个区域的完美覆盖、消除盲点。

  配置思想:无线路由器B作为中心无线路由器,无线路由器A、C与无线路由器B建立WDS连接。

步骤如下:

  无线路由器的基本设置请参考:tp link无线路由器设置

TPLINK无线路由WDS(桥接)设置方法图解教程 距离远增强wifi信号

  一、中心无线路由器B设置

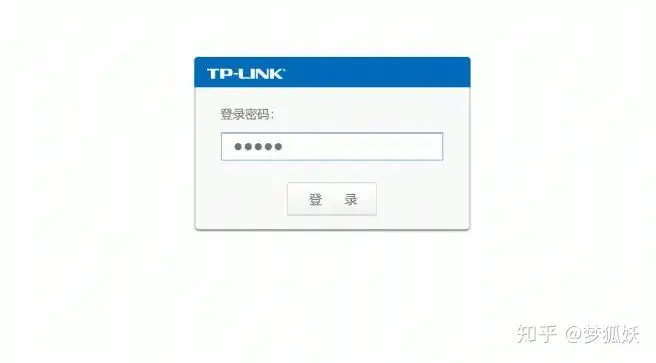

  登陆无线路由器设置B管理界面,在无线设置-基本设置中设置“SSID号”、“信道”,如图

TPLINK无线路由WDS(桥接)设置方法图解教程 距离远增强wifi信号

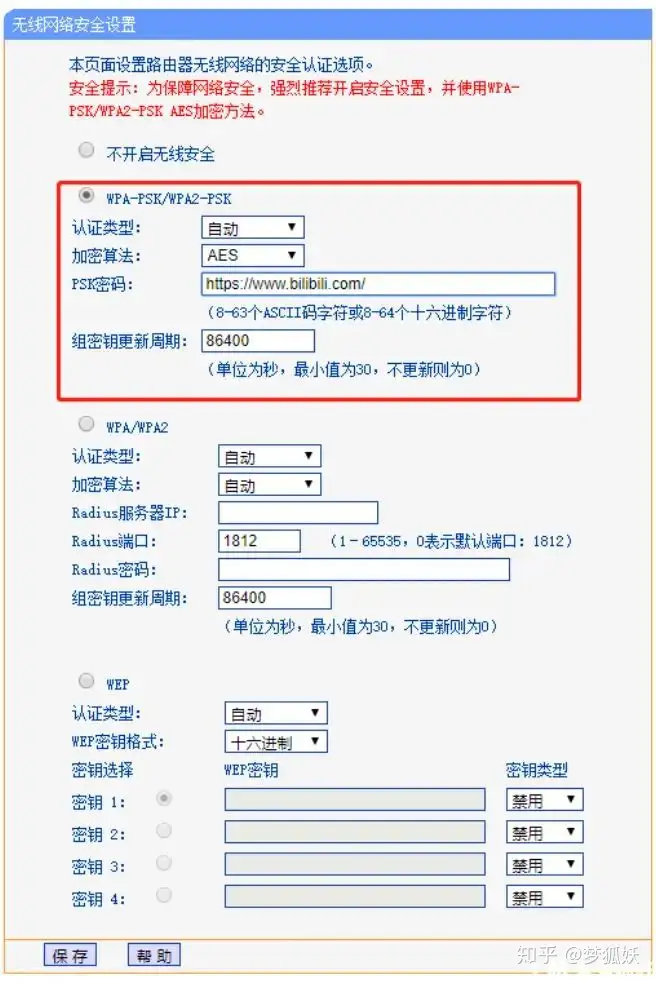

在“无线设置”——“无线安全设置”中设置无线信号加密信息

TPLINK无线路由WDS(桥接)设置方法图解教程 距离远增强wifi信号

记录无线路由器B设置后的SSID、信道和加密设置信息,在后续无线路由器A、C的配置中需要应用。

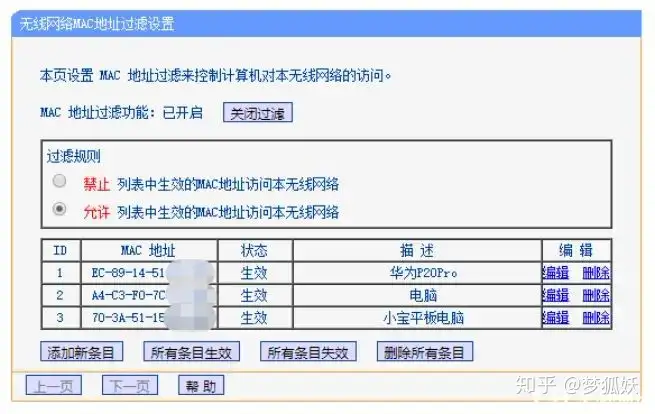

在“无线网络MAC地址过滤设置”——“无线网络MAC地址过滤设置”中设置无线信号加密信息这一步设置了当然也可以就不用设置密码了,这个是绑定网卡MAC,MAC不匹配是不可能链接上去嘿,

TPLINK无线路由WDS(桥接)设置方法图解教程 距离远增强wifi信号

 二、无线路由器A设置。

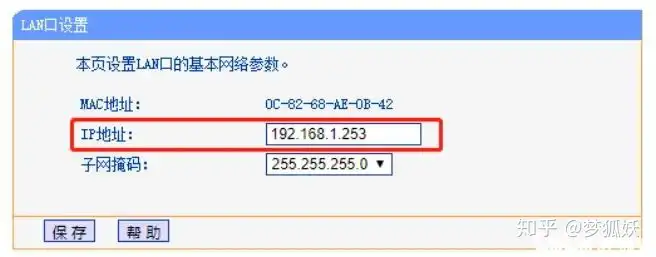

  1.修改LAN口IP地址。在网络参数-LAN口设置中,修改IP地址和B路由器不同(防止IP地址冲突),如192.168.1.253,保存,路由器会自动重启。

TPLINK无线路由WDS(桥接)设置方法图解教程 距离远增强wifi信号

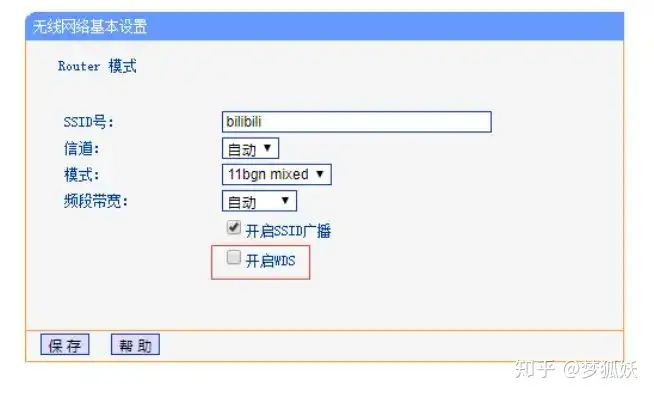

2.启用WDS功能。重启完毕后,用更改后的LAN口IP地址重新登陆无线路由器A,在无线设置-基本设置中勾选“开启WDS”。大家注意这里的SSID跟B路由器的是不一样的,当然也可以设置成相同的,这样你在这三个路由器覆盖范围内可以漫游,也就是说只要你在这个范围内随意一点连上了网,到这个范围内的另一点也能上网,不用重新连接,重新输入SSID很方便形象的说就是三个路由器组成了一个相同的大网。

TPLINK无线路由WDS(桥接)设置方法图解教程 距离远增强wifi信号

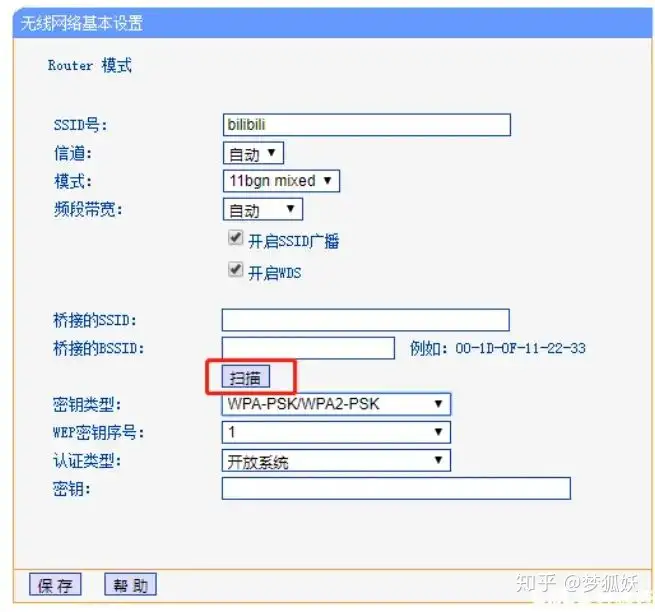

3.WDS设置。点击“扫描”,搜索周围无线信号。

TPLINK无线路由WDS(桥接)设置方法图解教程 距离远增强wifi信号

在扫描到的信号列表中选择B路由器SSID号,如下图中bilbil,点击“连接”。

TPLINK无线路由WDS(桥接)设置方法图解教程 距离远增强wifi信号

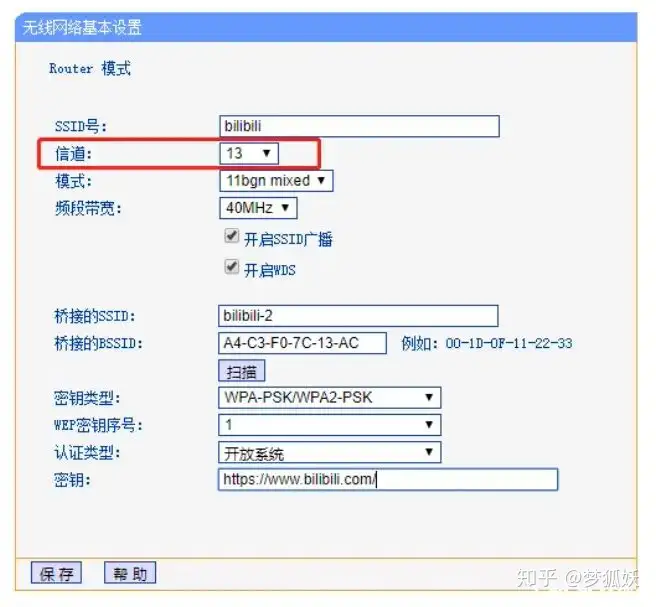

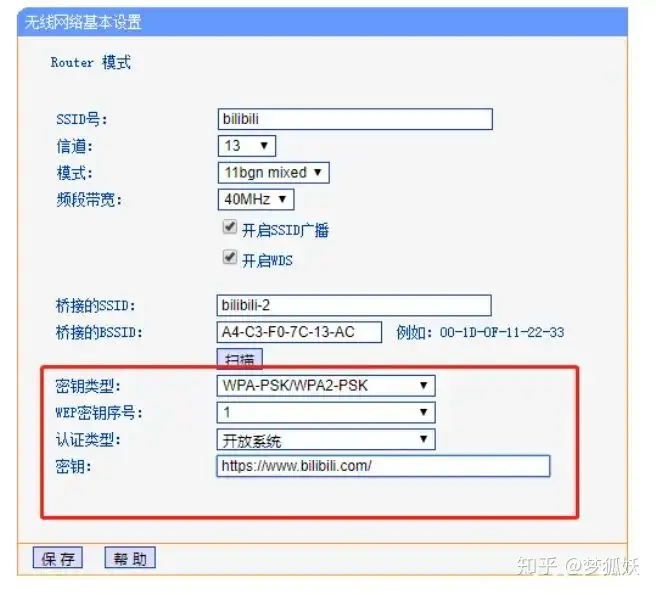

将信道设置成与B路由器信道相同

设置加密信息和B路由器相同,“保存”。

TPLINK无线路由WDS(桥接)设置方法图解教程 距离远增强wifi信号

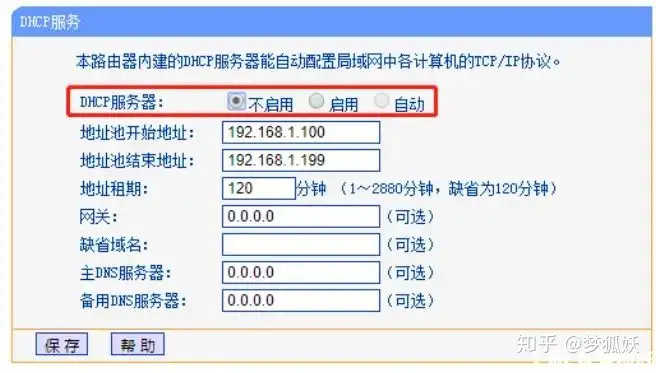

4.关闭DHCP服务器。在DHCP服务器中,选择“不启用”,“保存”,重启路由器。

TPLINK无线路由WDS(桥接)设置方法图解教程 距离远增强wifi信号

无线路由器A配置完成。此时无线路由器A与无线路由器B已成功建立WDS。

  三、无线路由器C设置。设置的方法跟路由器A配置相同(IP地址必须与路由器A、B以及网络中的其它计算机不能相同,否则会造成IP冲突计算机无法上网)。

TPLINK无线路由WDS(桥接)设置方法图解教程 距离远增强wifi信号

此教程完毕

如果自动获取不了IP 请手动设置静态IP 网关要跟路由B一样 192.168.1.1 IP 192.168.1.X

DNS 为当地的(各地方DNS不同) 此教程也是无线组网教程

比如A B两家 拉网线不合适 可以无线路由桥接方式来实现共同上网

TPLINK无线路由WDS(桥接)设置方法图解教程 距离远增强wifi信号
